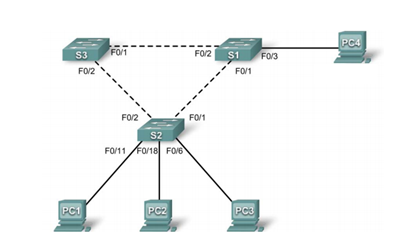

Hostname
|
Interface
|
IP Address
|
Subnet Mask
|
Default Gateway
|
S1
|
VALAN99
|
192.168.99.11
|
255.255.255.0
|
N/A
|
S1
|
VALAN99
|
192.168.99.12
|
255.255.255.0
|
N/A
|
S1
|
VALAN99
|
192.168.99.13
|
255.255.255.0
|
N/A
|
PC1
|
NIC
|
192.168.10.21
|
255.255.255.0
|
192.168.10.12
|
PC2
|
NIC
|
192.168.20.22
|
255.255.255.0
|
192.168.20.12
|
PC3
|
NIC
|
192.168.20.23
|
255.255.255.0
|
192.168.30.12
|
Switch 2
Port
|
Assigment
|
Network
|
Fa0/1 – 0/4
|
802.1q Trunks (Native VLAN 99)
|
192.168.99.0 /24
|
Fa0/5 – 0/10
|
VLAN 30 – Guest (Default)
|
192.168.30.0 /24
|
Fa0/11 – 0/17
|
VLAN 10 – Faculty/Staff
|
192.168.10.0 /24
|
Fa0/18 – 0/24
|
VLAN 20 – Students
|
192.168.20.0 /24
|
1. Switch ketikan show vlan untuk melihat apakah ada VLAN yang aktif atau tidak jika ada maka hapuslah dengan perintah no VLAN.
2. Selanjutnya disable semua Ethernet dengan perintah , contoh :
Switch(config)#interface range fa0/1-24
Switch(config-if-range)#shutdown
Switch(config-if-range)#interface range gi0/1-2
Switch(config-if-range)#shutdown
3. Konfigurasikan semua switch dengan mengikuti perintah berikut ini untuk membuat user name dan password. (contoh di switch 1)
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname S1
S1(config)#enable secret class
S1(config)#no ip domain-lookup
S1(config)#line console 0
S1(config-line)#password cisco
S1(config-line)#login
S1(config-line)#line vty 0 15
S1(config-line)#password cisco
S1(config-line)#login
S1(config-line)#end
4. Langkah selanjutnya untuk konfigurasikan semua PC dengan mengacu pada table diatas.
5. Konfigurasi VLAN
Konfigurasi VTP dengan mengacu table berikut ini
Switch Name
|
VTP Operating Mode
|
VTP Domain
|
VTP Password
|
S1
|
Server
|
TF
|
STTA
|
S2
|
Client
|
TF
|
STTA
|
S3
|
Client
|
TF
|
STTA
|
Dengan perintah sebagai berikut :
· S1(config)#vtp mode server
· S1(config)#vtp domain TF
· S1(config)#vtp password STTA
· S1(config)#end
· S2(config)#vtp mode client
· S2(config)#vtp domain TF
· S2(config)#vtp password STTA
· S2(config)#end
· S3(config)#vtp mode client
· S3(config)#vtp domain TF
· S3(config)#vtp password STTA
· S3(config)#end
6. Konfigurasi Trunk dan Native VLAN
· S1(config)#interface range fa0/1-4
· S1(config-if-range)#switchport mode trunk
· S1(config-if-range)#switchport trunk native vlan 99
· S1(config-if-range)#no shutdown
· S1(config-if-range)#end
· S2(config)# interface range fa0/1-4
· S2(config-if-range)#switchport mode trunk
· S2(config-if-range)#switchport trunk native vlan 99
· S2(config-if-range)#no shutdown
· S2(config-if-range)#end
· S3(config)# interface range fa0/1-4
· S3(config-if-range)#switchport mode trunk
· S3(config-if-range)#switchport trunk native vlan 99
· S3(config-if-range)#no shutdown
· S3(config-if-range)#end
7. Konfigurasi VTP server dengan memperhatikan table berikut ini
VLAN
|
VLAN Name
|
VLAN 99
|
Admin
|
VLAN 10
|
Fakultas
|
VLAN 20
|
Mahasiswa
|
VLAN 30
|
Tamu
|
· S1(config)#vlan 99
· S1(config-vlan)#name Admin
· S1(config-vlan)#exit
· S1(config)#vlan 10
· S1(config-vlan)#name Fakultas
· S1(config-vlan)#exit
· S1(config)#vlan 20
· S1(config-vlan)#name Mahasiswa
· S1(config-vlan)#exit
· S1(config)#vlan 30
· S1(config-vlan)#name Tamu
· S1(config-vlan)#exit
8. Setelah semua dikerjakan ketikkan perintah show vlan brief pada setiap switch
9. Konfigurasi interface ke VLAN
· S1(config)#interface vlan99
· S1(config-if)#ip address 192.168.99.11 255.255.255.0
· S1(config-if)#no shutdown
· S2(config)#interface vlan99
· S2(config-if)#ip address 192.168.99.12 255.255.255.0
· S2(config-if)#no shutdown
· S3(config)#interface vlan99
· S3(config-if)#ip address 192.168.99.13 255.255.255.0
· S3(config-if)#no shutdown
10. Mengkonfigurasi ethernet switch 2 ke dalam VLAN [jangan lupa ethernet yang digunakan diposisikan eneble]
· S2(config)#interface range fa0/5-10
· S2(config-if-range)#switchport mode access
· S2(config-if-range)#switchport access vlan 30
· S2(config-if-range)#interface range fa0/11-17
· S2(config-if-range)#switchport mode access
· S2(config-if-range)#switchport access vlan 10
· S2(config-if-range)#interface range fa0/18-24
· S2(config-if-range)#switchport mode access
· S2(config-if-range)#switchport access vlan 20
· S2(config-if-range)#end
11. Konfigurasi STP di switch 1[sebelumnya ketikan perintah #show spanning-tree vlan]
· S1(config)#spanning-tree vlan 1 priority 4096
· S1(config)#spanning-tree vlan 10 priority 4096
· S1(config)#spanning-tree vlan 20 priority 4096
· S1(config)#spanning-tree vlan 30 priority 4096
· S1(config)#exit
